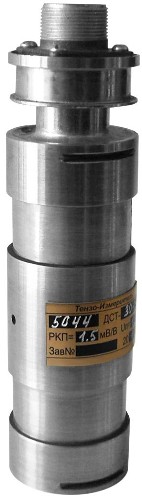

Тензодатчик 5044 ДСТ-3 кН (300 кгс)

Датчик силоизмерительный тензорезисторный ДСТ 5044 предназначен для применения в талевых устройствах контроля натяжения тросов (канатов) при проведении геофизических работ. Датчики силы ДСТ 5044 зарегистрированы в Государственном реестре средств измерений РФ под № 67554-17. Датчики всех модификаций имеют возможность использования встроенного измерительного усилителя с выходным сигналом 10 В или 4÷20 мА. Датчики силы служат для получения информации об усилиях сжатия и/или растяжения и предназначены для работы в весах, дозаторах, испытательных и сило- и весоизмерительных системах. Конструктивно датчики состоят из упругого элемента с наклеенными на него тензорезисторами, соединенными по мостовой схеме. Тензорезисторы располагаются в герметичной полости упругого элемента с ограничением несанкционированного доступа, что может привести к искажениям результатов измерений. Принцип действия датчиков основан на измерении электрического сопротивления тензорезисторов из-за деформации определенных участков упругого элемента при воздействии прилагаемой к датчику силы. Датчики могут комплектоваться встроенным усилителем по каждому выходу с уровнем выходного сигнала от 0 до 10 В при питающем напряжении 24 В ±10% и возможностью настройки выходного сигнала на работу в диапазоне (6±4) В. Опционно датчики выпускаются со встроенным усилителем по каждому выходу с выходом 4-20 мА при питающем напряжении 24 В ±10%. Встроенные усилители имеют фильтр низких частот. Датчики соответствуют ГОСТ 28836-90 «Датчики силоизмерительные тензорезисторные. Общие технические требования и методы испытаний». Датчики изготавливаются и поверяются на сертифицированном Госстандартом метрологическом оборудовании. Модификации снятые с производства:5044 ДСТ-5 кН (500 кгс)5044 ДСТ-10 кН (1 тс)5044 ДСТ-30 кН (3 тс)
